圆管、方管、矩形管和异型管，过去需要经过锯切、钻孔、铣槽、冲压等多道工序，才能加工成可用于焊接和装配的零件。如今，一台激光切管机便可以在管材表面完成切断、开孔、切槽、坡口和轮廓加工。
激光切管机为什么能够在不接触管材的情况下完成复杂切割?它与普通锯床、平面激光切割机有什么区别?企业选购设备时，又该关注功率、卡盘、精度还是自动化程度?
理解这些问题，需要从管材进入设备后的加工过程说起。
一、激光切管机是什么设备

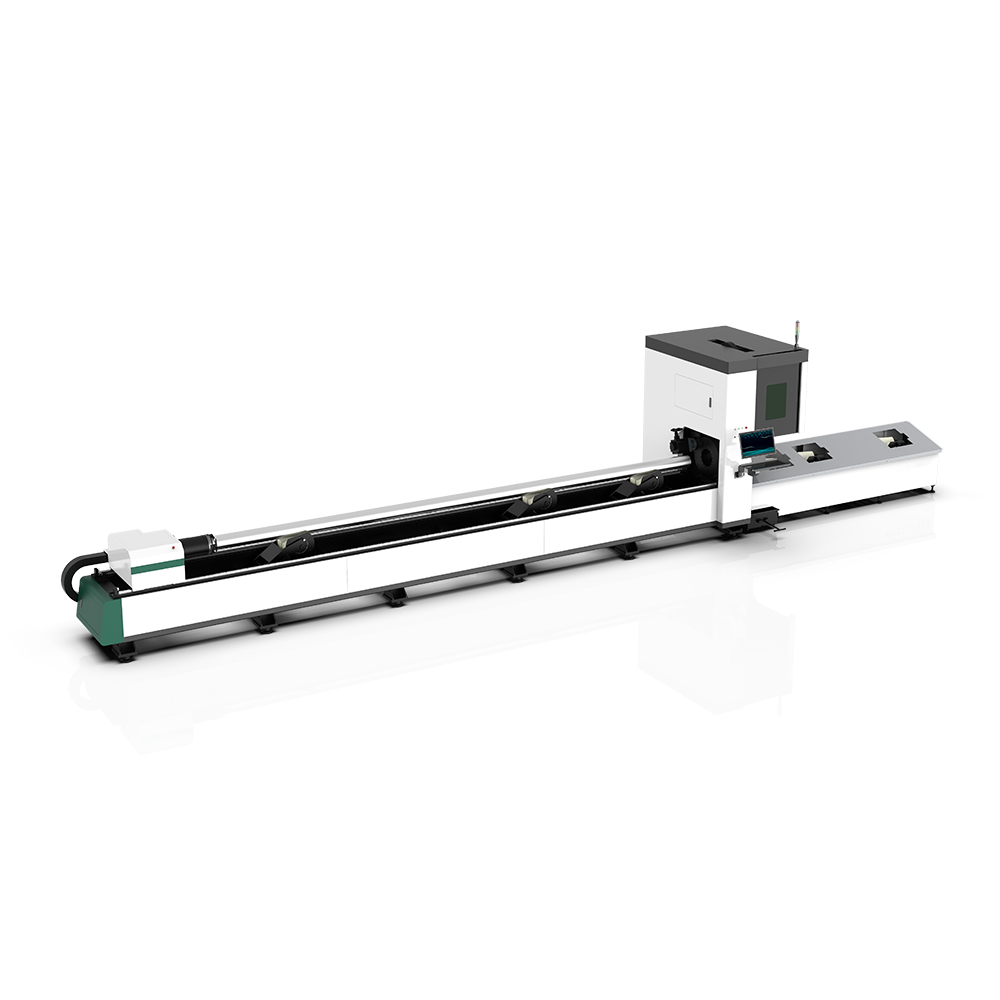

激光切管机是专门用于金属管材加工的数控激光设备。它通过卡盘夹持管材，使管材按照程序旋转和前后移动，同时由激光切割头在指定位置完成切割。
设备通常由激光器、切割头、卡盘系统、送料装置、床身、数控系统、气路系统和除尘装置组成。
与传统刀具切割不同，激光切割依靠高能量光束使金属局部快速熔化或汽化，再通过辅助气体将熔融物吹离切缝。整个过程没有锯片或铣刀直接接触工件，因此刀具磨损问题较少，也更适合加工复杂轮廓。
二、第一步：管材怎样进入设备
加工开始前，管材需要被送入切管机。基础型设备通常采用人工上料，操作人员将单根管材放到支撑架上，再由卡盘夹紧。
自动化设备则会配置料架、分料机构和自动上料系统。整捆管材放入料库后，设备可以逐根识别、分离并送到加工位置。
自动上料能够减少人工搬运，适合规格相对统一、批量较大的生产任务。但管材弯曲、表面油污、截面不规则时，仍可能影响自动识别和送料稳定性。
因此，自动化程度越高，对原材料一致性的要求也越高。
三、第二步：卡盘为什么决定加工稳定性
管材进入设备后，需要由前后卡盘夹持。卡盘既要固定管材，还要带动管材旋转，并配合送料轴完成纵向移动。
圆管夹持相对容易，方管和矩形管在旋转过程中则需要保证中心位置稳定。异型管的截面更复杂，对夹爪结构和定位方式要求更高。
如果卡盘夹持力不足，管材在高速旋转或切割时可能发生滑动;夹持力过大，又可能使薄壁管发生变形。
优质卡盘不仅需要重复定位准确，还要具备较小的旋转跳动。卡盘精度不足时，孔位、切口和轮廓可能出现偏差，即使激光头本身定位准确，也难以保证成品质量。
四、第三步：程序怎样变成切割路径
激光切管机通常先读取三维或二维图纸，再由编程软件生成切割路径。
程序需要明确管材截面、长度、孔位、切口形状和加工顺序。对于同一根管材上的多个零件，还要进行排版，尽量提高材料利用率。
合理的加工顺序十分重要。如果先把管材完全切断，再加工附近的小孔，零件可能失去支撑而发生晃动。薄壁管局部受热后，也可能产生轻微变形。
编程时通常需要综合考虑：
从哪一端开始加工;
先切孔还是先切外轮廓;
哪些位置需要微连接;
怎样减少空走距离;
如何避开卡盘夹持区域;
尾料长度怎样控制。
程序不仅决定切割速度，也会影响精度、变形和材料损耗。
五、第四步：激光如何切开金属管
激光器产生的光束经过传输和聚焦后，会在管材表面形成能量密度较高的光斑。材料吸收能量后迅速升温，形成熔融区。
切割头沿设定轨迹移动，同时管材在卡盘带动下旋转。辅助气体从喷嘴喷出，将熔融金属吹离切缝，从而形成连续切口。
常见辅助气体包括氧气、氮气和压缩空气。
氧气参与金属氧化反应，可以提高部分碳钢材料的切割能力，但切口表面会形成氧化层。氮气主要用于获得较干净的切面，常用于不锈钢等材料。压缩空气使用成本相对较低，但切割质量和适用厚度需要结合设备条件判断。
六、激光切管机可以完成哪些加工
激光切管机不仅用于把长管切成短管，还可以完成多种结构加工。
管材定长切断
按照设定长度连续切割，适合家具、货架、健身器材和机械框架生产。
圆孔与异形孔加工
可在管壁上切割圆孔、方孔、长圆孔和不规则孔位，减少后续钻孔或冲孔工序。
开槽与缺口加工
在管端或管身加工槽口、V形口和连接缺口，便于后续折弯、插接和焊接。
相贯线切割
两根管材相交时，连接位置往往不是简单平面。激光切管机可以按照空间关系切出相贯轮廓，提高组装贴合度。
坡口加工
配置相应切割头后，可以加工一定角度的坡口，为焊接预留结构，减少后续打磨。
图案和标记
部分设备可以完成浅刻、编号和定位标记，方便零件分类与装配。
七、圆管、方管和异型管加工有何不同
圆管在旋转时外径相对稳定，焦点与管面之间的距离较容易控制。
方管旋转到棱角位置时，切割头与材料表面的距离会发生变化。数控系统需要及时调整焦点和运动轨迹，才能保持切口一致。
矩形管还存在长边与短边差异，旋转时的惯量和支撑状态更加复杂。薄壁矩形管夹持不当时，容易发生压痕或变形。
椭圆管、槽钢、角钢及其他异型材料，则需要确认卡盘是否能够稳定夹持，软件是否支持对应截面。设备标注“可切异型管”，并不代表所有特殊截面都能直接加工。
八、激光功率是不是越大越好
激光功率会影响可切割材料和厚度，但功率不是判断设备性能的唯一标准。
功率较高，通常能够处理更厚的管壁，也有利于提高部分材料的切割速度。但对于薄壁、小直径管材，过高功率若参数控制不当，可能造成烧边、挂渣和热变形。
企业应根据常用材料、管径、壁厚和产量选择功率，而不是只追求更大的数字。
除了功率，还要关注光束质量、切割头响应、焦点控制、机床运动性能和工艺数据库。同样功率的设备，实际切割效果可能存在明显差异。
九、切割精度受哪些因素影响
激光切管机的精度不是单由数控系统决定，而是多个环节共同作用的结果。
管材自身的直线度会影响送料和旋转。原材料弯曲时，管材中心位置会不断变化。
卡盘同轴度和夹持稳定性会影响孔位与轮廓。设备床身刚性不足，高速运行时也可能产生振动。
切割头焦点高度、喷嘴状态、保护镜片清洁度和辅助气体压力，都会影响切缝质量。
此外，管材在局部受热后可能发生变形。薄壁件、密集孔位和小间距切口尤其需要控制加工顺序与热量积累。
因此，设备精度、材料质量和工艺参数缺一不可。
十、尾料为什么是选型时容易忽视的问题
当一根管材加工到末端时，卡盘需要保留一定长度用于夹持，这部分无法正常利用的材料称为尾料。
尾料越长，材料损耗越大。对于价格较高的不锈钢、铝合金和特殊合金管材，长期生产中的尾料成本十分可观。
部分设备采用三卡盘、移动卡盘或特殊夹持结构，可以缩短尾料，甚至实现接近零尾料加工。但结构越复杂，设备成本、控制难度和维护要求也可能提高。
判断是否需要低尾料方案，应结合年加工量、材料价格和零件排版，而不是只看技术宣传。
十一、激光切管机与传统工艺相比有哪些变化
传统管材加工通常需要锯床切断、钻床开孔、铣床开槽，再通过人工转序完成不同工序。
激光切管机可以将多项加工集中在一台设备上，减少搬运和重复定位。复杂孔槽能够一次成形，也便于快速更换产品型号。
它的优势主要体现在柔性生产、复杂轮廓和批量一致性上。
不过，激光切管也有边界。对于结构简单、数量很少的普通切断任务，锯床可能更经济;对于极厚管壁或特殊高反材料，需要评估设备能力;对于要求精密配合的孔位，切割后仍可能需要机加工。
设备选择应看整体工艺成本，而不是单纯比较切割速度。
十二、哪些行业经常使用激光切管机
在金属家具行业，桌椅、床架、货架和展示架需要大量方管、圆管结构，激光切管可以减少开孔和切角工序。
在健身器材生产中，管件数量多、形状变化丰富，对孔位和装配精度要求较高。
汽车及零部件行业可用于排气管、座椅骨架、车身管件和结构支架加工。
工程机械、农机和设备机架通常使用较厚管材，需要关注设备功率、承载和卡盘能力。
医疗器械、童车、门窗护栏、灯具、广告设备和机器人框架等领域，也会根据产品结构使用激光切管工艺。
十三、自动上料是否一定更划算
自动上料可以减少人工操作，使设备连续运行，但是否划算取决于生产模式。
产品规格稳定、批量大、每天加工时间长时，自动上料能够明显提高利用率。
如果订单以小批量、多规格为主，操作人员需要频繁更换管材，复杂自动料库未必能够充分发挥价值。
自动系统还需要占用厂房空间，并对管材堆放、直线度和表面状态提出要求。
企业应根据订单结构、人工成本和设备开机率判断，而不是把自动化程度当作唯一标准。
十四、选购激光切管机应先明确什么
常用管材种类;
最大与最小管径;
主要壁厚;
单根管材长度;
圆管、方管和异型管比例;
是否需要坡口和相贯线;
每月加工数量;
允许尾料长度;
厂房空间与供电条件;
是否需要自动上下料。
还应使用企业实际管材和典型图纸进行试切，检查孔位、切面、挂渣、效率和连续加工稳定性。
只看样本中的最高参数，很难判断设备是否适合长期生产。
十五、设备使用中常见哪些问题
切口挂渣可能与焦点、气压、速度和喷嘴状态有关;切面粗糙可能源于参数不匹配或镜片污染。
孔位偏差需要检查管材直线度、卡盘中心和程序补偿。薄壁管变形，则要调整夹持力、切割顺序和热输入。
频繁报警可能涉及传感器、气路、润滑或数控系统。自动上料卡料时，应检查管材规格、弯曲程度和分料机构。
出现问题后，应沿“材料—夹持—运动—光路—气体—程序”的顺序排查，而不是只反复修改切割速度。
十六、日常维护决定长期加工质量
激光切管机长期运行后，粉尘、金属飞溅和润滑状态都会影响设备性能。
操作人员应定期清洁保护镜片和喷嘴，检查切割头密封状态。卡盘需要保持清洁和润滑，夹爪磨损后应及时更换。
导轨、齿条和传动机构需要按照要求保养，避免运动精度下降。除尘系统和废料区域也应定期清理，减少粉尘堆积与火灾风险。
辅助气体、冷却系统和电源状态同样需要检查。维护不是设备出现故障后的修理，而是保持切割一致性的基础工作。
