在金属管材加工中，切断只是最基础的一步。很多零部件还需要开孔、切槽、倒角、镂空、切斜口，甚至加工复杂的相贯线接口。过去完成这些工作，往往需要锯床、钻床、冲床、铣床等多台设备配合，中间还要进行划线、转运、定位和装夹。

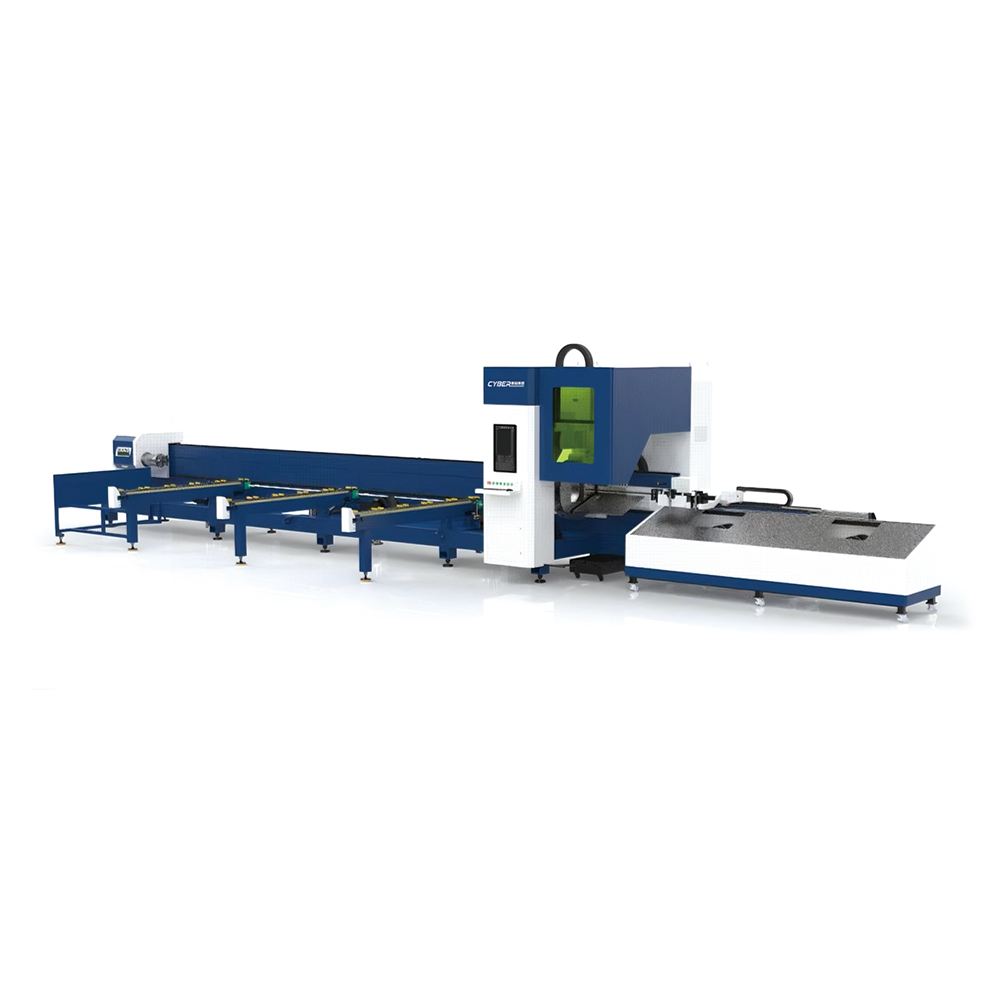

激光切管机改变了这种分散加工方式。它利用高能量密度激光束对管材进行非接触切割，并通过数控系统控制管材旋转、前后送料以及切割头移动，一次完成切断、开孔、开槽和轮廓加工。
激光切管机效率高，并不只是因为激光移动速度快。更重要的是，它减少了工序数量、装夹次数、模具准备和人工定位，把原本分散在多台设备上的工作集中到一套数控系统中完成。
一、激光切管机的基本工作原理
激光切管机工作时，激光器产生高能量激光，经光路系统传输到切割头，再由聚焦镜组将光束集中到管材表面。
聚焦后的光斑能量密度较高，可以在短时间内使金属局部熔化或汽化。与此同时，切割头会喷出辅助气体，把熔化金属从切缝中吹走，从而形成连续切口。
数控系统根据预先导入的图纸，控制多个运动部分协调工作：
卡盘夹紧并带动管材旋转;
送料机构控制管材前后移动;
切割头按照设定轨迹运动;
随动系统保持喷嘴与管材表面的合适距离;
激光功率、切割速度和气体压力按照材料自动调用。
管材表面属于曲面。切割圆管、方管或异型管时，切割点的位置和角度会不断变化，因此设备必须同步控制旋转轴、送料轴和切割头。
这种多轴联动能力，是激光切管机能够加工复杂轮廓的重要基础。
二、一根管材进入设备后要经历哪些步骤
1. 上料
人工上料设备需要操作人员把单根管材放入卡盘。自动化机型则可以配备料架、链条、托举或机械手上料系统。
自动上料系统会将成捆管材逐根分离，再送入加工位置。对于规格统一、批量较大的订单，自动上料可以减少人工搬运和等待时间。
2. 夹紧与定位
管材进入设备后，前后卡盘会对其进行夹紧。卡盘不仅负责固定，还要在切割过程中带动管材旋转。
系统会根据管材直径、边长或外形调整夹紧位置。部分设备可以识别管材偏差，对中心位置和旋转角度进行补偿。
3. 图形调用与排版
操作人员将二维或三维图纸导入编程软件，设置材料、壁厚、长度和加工数量。
软件会把零件图形转换成切割路径，并根据管材长度进行排版。合理排版可以减少管尾余料，提高整根材料的利用率。
4. 穿孔与切割
切割开始时，激光先在指定位置完成穿孔，然后沿图形轮廓移动。
设备可以连续加工圆孔、方孔、长孔、卡槽、文字标记和异形开口，也可以完成直切、斜切以及不同角度的端面加工。
5. 成品下料
零件切割完成后，会落入接料装置或输送系统。较长工件还需要跟随式托料结构，避免下垂、摆动和表面划伤。
自动化生产线还可以将成品和废料分开收集，减少人工分拣工作。
三、激光为什么能够切开金属管材
激光切割并不是依靠刀具挤压或锯齿磨削材料，而是利用聚焦光束产生的热量。
根据材料和辅助气体不同，常见切割过程包括熔化切割和氧化切割。
切割不锈钢、铝合金等材料时，通常利用激光将金属熔化，再用高压气体把熔融物吹出切缝。
切割碳钢时，也可以利用氧气参与反应，在激光加热的基础上释放额外热量。
辅助气体不仅负责排渣，还会影响切口颜色、氧化程度、毛刺和后续焊接。不同材料、壁厚和质量要求，需要匹配不同气体及参数。
四、为什么激光切管速度通常更快
传统锯切需要锯条逐步切入材料，切口越大、材料越厚，单次切断所需时间通常越长。
激光属于非接触加工，不需要刀具逐齿切削。对于中薄壁金属管材，聚焦光束可以沿设定轨迹快速移动，完成连续加工。
更重要的是，激光切管机可以在一次装夹中连续完成多个特征。例如，一根管材需要加工十个孔、两个槽和两个端面，设备可以沿程序自动完成，不必每做一道工序就停机换设备。
因此，效率提升不只是单个切口更快，而是整件产品从原料到成品所需的总时间缩短。
五、一次装夹减少了重复定位
传统管材加工经常采用这样的流程：
先用锯床切断，再搬到钻床开孔，然后转到铣床切槽，最后使用专用设备加工端面。
每转移一次设备，都要重新测量、找正和夹紧。操作人员稍有偏差，孔位、槽口和端面之间的位置关系就可能发生变化。
激光切管机可以在一根原管上连续完成多处加工。所有图形使用同一坐标系统，减少了工序之间的累计定位误差。
一次装夹带来的优势包括：
减少重复测量;
减少人工划线;
缩短装夹时间;
降低工件放反或装偏的风险;
提高孔、槽、端面之间的位置一致性;
减少在制品转运。
对于需要批量生产的焊接结构件，这种一致性尤其重要。
六、为什么不需要频繁更换模具
冲孔和冲切设备通常需要根据孔径、槽型和管材规格制作或更换模具。订单图形发生变化后，可能还要重新设计工装。
激光切割依靠程序控制轨迹。需要改变孔形、尺寸或位置时，通常只需修改图纸和加工程序，不必为每一种轮廓准备专用刀具。
例如，同一批管材中需要加工圆孔、腰形孔和异形定位槽，激光切管机可以连续完成。传统设备则可能需要多套模具或多次换刀。
这使激光切管机更适合：
多品种、小批量订单;
产品结构经常调整的项目;
样品和试制件;
非标准管件;
定制家具和展示道具;
不同孔型混合的焊接结构件。
减少模具并不只是节省模具费用，也减少了寻找、安装、校正和维护模具所占用的时间。
七、开孔、切槽和切断可以连续完成
传统生产中，切断和开孔往往属于不同工序。管材完成定长切割后，还要逐根送到其他设备加工。
激光切管机可以先在整根管材上加工孔槽，再按照设定长度切断，也可以根据零件结构调整加工顺序。
这样做有几个实际好处：
第一，整根管材夹持更加稳定，开孔时不容易因为工件太短而难以固定。
第二，孔槽和端面的相对位置由程序控制，不依赖人工划线。
第三，零件切断后已经接近成品形态，可以直接进入折弯、焊接或表面处理工序。
第四，中间库存减少，车间不需要堆放大量等待二次加工的半成品。
八、复杂轮廓不再依赖人工修磨
很多管件需要与另一根圆管、方管或异型管焊接。为了使接口贴合，端部通常要加工成相贯线形状。
传统方法可能需要放样、锯切、冲切和人工打磨。加工速度慢，而且接口一致性受操作经验影响较大。
激光切管机可以根据两根管材的直径、夹角和装配关系生成相贯线轨迹。切割完成后，管口轮廓更接近设计形状，可以减少后续修磨。
同样的能力还可以用于：
V形切口;
榫卯式连接口;
定位卡槽;
折弯工艺缺口;
焊接坡口;
插接结构;
管壁镂空图案。
当零件设计本身充分考虑激光切管工艺时，还可以通过定位槽和插接结构帮助焊工快速组装。
九、数控排版能够减少材料浪费
管材价格在零件成本中占有较大比例。传统人工下料时，如果没有经过合理排版，整根管材末端容易留下无法使用的余料。
激光切管软件可以根据管材总长、零件长度、切缝宽度和夹持区域进行排版，合理安排不同零件的加工顺序。
对于长度不同的零件，还可以混合排版，使短件利用前一件剩余区域，减少管尾废料。
部分设备采用移动卡盘或零尾料结构，目的也是缩短无法切割的夹持段。不过，实际余料长度仍与卡盘结构、工件尺寸和加工方式有关，不能只看宣传中的“零尾料”字样。
材料利用率提高后，批量生产中的成本优势往往比单纯提升切割速度更加明显。
十、自动上下料为什么会进一步提高效率
单机切割速度很快，但如果上料、接料和分拣全部依赖人工，设备仍可能因为等待而停机。
自动上料系统可以持续向设备供应管材。程序完成一根后，下一根自动进入加工位置，减少人工搬运间隔。
自动下料和输送装置则可以承接不同长度的成品，避免工件直接掉落造成变形或碰伤。
对于长时间批量加工，自动化系统的价值主要体现在：
减少等待时间;
降低人员搬运强度;
延长连续加工时间;
稳定生产节拍;
减少长管材搬运中的安全风险;
便于统计产量和设备状态。
自动化程度越高，并不代表所有工厂都必须采用全自动生产线。小批量和多规格订单较多时，灵活的半自动配置可能更加经济。
十一、激光切管与锯床相比有什么区别
锯床主要用于直线切断，设备结构成熟，适合较厚材料和简单下料。对于只需要定长切割的产品，锯床仍具有成本和使用优势。
激光切管机不仅能够切断，还可以在管壁上加工孔、槽和复杂轮廓。它更像一套综合加工设备。
两者的区别可以概括为：
只做直线定长下料，锯床可能更直接;
需要孔槽与端面同时加工，激光切管更高效;
材料特别厚时，需要根据激光功率和切割质量评估;
订单图形经常变化时，激光程序调整更加灵活;
对切口热影响敏感时，需要比较具体工艺效果。
所以，激光切管机不是为了取代所有锯床，而是解决传统下料之后仍需大量二次加工的问题。
十二、激光切管与冲孔设备相比有什么区别
冲孔速度快，在单一孔型、大批量生产中具有明显优势。但每种孔型和规格通常需要相应模具，管材变形和模具磨损也需要管理。
激光切管不需要实体冲头，可以加工多种图形，程序修改方便，尤其适合多品种生产。
如果一种管材全年只加工固定孔型，并且数量很大，专用冲孔线可能具有较高效率。
如果产品不断变化，需要加工异形孔、斜口和相贯线，激光切管的柔性更突出。
选择设备时，不能只比较某一个孔的加工速度，还要比较换型时间、模具成本、二次加工和整条生产线的人力投入。
十三、切割精度来自哪些部分
激光切管机的加工精度并非只由激光器决定，还与整机机械结构和控制系统有关。
重要因素包括：
卡盘同轴度;
导轨和传动精度;
管材直线度;
夹紧变形;
随动高度控制;
切割头稳定性;
数控补偿能力;
图纸与工艺参数;
长管托料效果。
圆管、方管和异型管本身可能存在弯曲、扭转和尺寸偏差。设备即使运动精度较高，也不能完全消除原材料误差。
对孔位和装配精度要求较高时，需要检查设备是否具备管材识别、中心补偿、焊缝识别或轮廓测量功能。
十四、激光切管机适合加工哪些材料
常见可加工材料包括：
碳钢管;
不锈钢管;
镀锌管;
铝合金管;
铜及部分铜合金管;
其他适合激光加工的金属管材。
管材形状可以是圆管、方管、矩形管、椭圆管，也可以根据设备卡盘和软件能力加工槽钢、角钢及部分异型材。
不同金属对激光的吸收特性不同，切割难度也会受到壁厚、表面状态和材料成分影响。高反射材料需要匹配适当的激光器和工艺保护措施。
设备是否“能切”只是基础，还要看切口毛刺、热影响、挂渣和速度能否满足实际生产要求。
十五、哪些情况下效率优势最明显
激光切管机在以下订单中更容易体现效率优势：
一件管件包含多个孔、槽和端面轮廓;
产品规格多，换型频繁;
需要加工相贯线和异形接口;
原来需要多台设备协同完成;
人工划线和定位工作较多;
对零件一致性要求较高;
管材利用率对成本影响明显;
需要与焊接、折弯等后续工序衔接;
批量较大，适合配置自动上下料;
新产品试制和图纸修改频繁。
如果工厂长期只做简单直切，而且产量不大，激光切管机的综合优势可能不如专用下料设备明显。
十六、提高效率不等于完全不需要人工
激光切管机可以减少划线、换模和多次装夹，但生产中仍需要人员完成工艺设置、设备检查、镜片维护、喷嘴更换和质量抽检。
管材规格变化后，还要确认卡盘夹持、托料高度、焦点位置、气体压力和切割参数。
图纸设计不合理，也可能造成尖角过烧、零件掉落干涉、切口毛刺和材料浪费。
因此，高效率来自设备、软件、工艺和生产管理共同配合，而不是买回设备后自动形成。
