一根普通的金属管材，怎样在较短时间内完成切断、开孔、开槽、倒角和异形轮廓加工?面对圆管、方管、矩形管以及各种特殊截面型材，传统锯切、钻孔和铣削往往需要多台设备配合，不仅加工步骤多，定位误差也容易逐渐累积。激光切管技术的出现，让不少复杂管件可以在一台设备上连续完成加工。
在汽车制造、健身器材、家具五金、工程机械、医疗器械和建筑结构等领域，管材零件的形状越来越复杂，订单批量也更加灵活。企业既要控制加工成本，又要缩短交货时间，同时还要保证切口精度和装配质量。激光切管凭借柔性加工、非接触切割和数字化控制等特点，正在成为金属管材加工中的重要工艺。
一、什么是激光切管
激光切管是利用高能量密度激光束，对金属管材进行切断、开孔、开槽、切口和轮廓加工的一种制造方式。加工时，激光束经过聚焦后照射在管材表面，使局部材料迅速熔化或汽化，再借助辅助气体将熔融物吹离切缝，从而形成所需轮廓。
与平面板材激光切割相比，激光切管需要处理具有曲面和空间结构的工件。管材在加工过程中通常会旋转、移动，激光头则根据程序控制切割位置。设备需要协调管材旋转轴、送料轴、激光头以及卡盘系统，才能保证切割轨迹准确落在管材表面。
激光切管并不只是将管子截断。通过数控编程，它可以完成圆孔、腰形孔、方孔、卡槽、搭接口、相贯线、斜切口和文字标记等多种加工任务。部分高性能设备还能够完成坡口切割，为后续焊接预留角度。
二、激光切管的基本工作原理
激光切管的核心是光能与材料之间的热作用。激光器产生高强度光束，光束通过光学系统传输至切割头，再经过聚焦镜形成尺寸较小、能量集中的光斑。
当聚焦光斑作用于管材表面时，材料温度快速升高并发生熔化。切割头喷出的氧气、氮气或空气将熔融金属吹出切缝，激光束沿设定轨迹移动后，便能形成连续切口。
整个过程看起来简单，实际却涉及多个系统的精确配合。管材既要保持稳定旋转，又要沿轴向移动;切割头需要根据管材形状调整焦点位置;控制系统还要补偿管材弯曲、表面误差和装夹偏差。
对于圆管，设备主要通过旋转和轴向移动形成切割轨迹。对于方管和矩形管，激光头经过平面与棱角位置时，与材料表面的距离会发生变化，因此需要更准确的随动控制。如果切割复杂相贯线，系统还要根据空间模型计算展开轨迹和补偿参数。

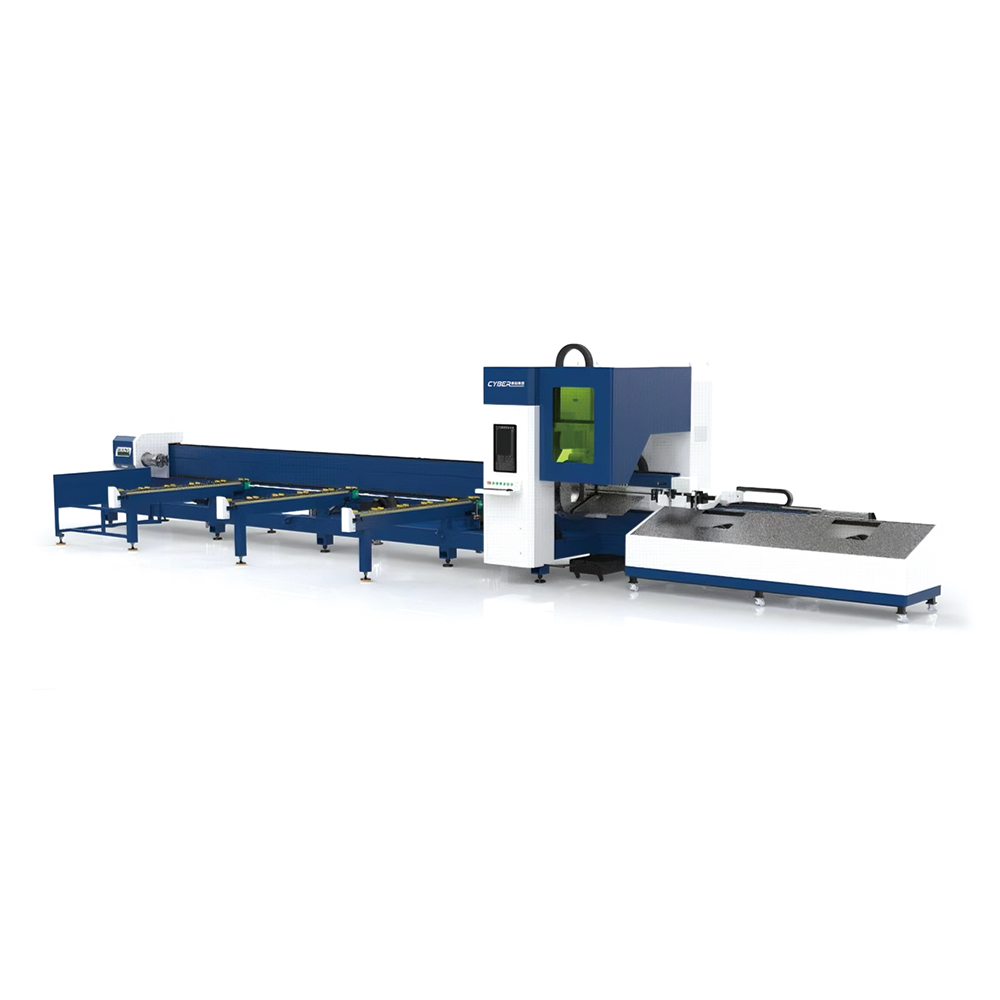

三、激光切管设备由哪些部分组成
一套完整的激光切管设备通常由激光器、切割头、卡盘系统、送料机构、数控系统、床身、辅助气体系统和除尘系统组成。
1. 激光器
激光器是设备的能量来源。目前金属管材加工中常见的是光纤激光器。它具有光电转换效率较高、维护工作相对较少、光束质量稳定等特点，适合碳钢、不锈钢、铝合金、铜及部分合金材料的切割。
激光功率会影响可切割材料的厚度、加工速度和断面质量。功率并非越高越好，还应结合管材壁厚、材料种类、订单结构和生产节拍进行选择。
2. 激光切割头
切割头负责激光聚焦、辅助气体喷射和高度跟随。自动调焦切割头能够根据材料厚度和工艺要求调整焦点位置，减少人工调节时间。
切割头距离管材表面过近，容易发生碰撞;距离过远，则可能影响聚焦效果和气体吹除能力。因此，稳定的随动系统对切口质量十分重要。
3. 卡盘系统
卡盘负责夹持、定位和旋转管材。卡盘的夹持精度、旋转稳定性和适用范围，会直接影响加工精度。
常见设备采用双卡盘或多卡盘结构。双卡盘设备可以分别夹持管材前后两端，适用于多数常规加工。多卡盘结构有利于减少长管下垂和加工振动，也能进一步缩短尾料长度。
4. 上下料系统
人工上下料适合订单量较小、管材规格变化较多的生产场景。对于批量生产，自动上料架可以将整捆管材分料、抬升并送入设备，减少人工搬运。
自动下料系统则可以按照零件长度和类别进行承接，避免成品碰撞、划伤或堆放混乱。上下料自动化程度越高，越有利于连续生产，但设备投资和场地需求也会相应增加。
5. 数控与编程系统
数控系统负责管理切割程序、运动轨迹、激光输出和气体控制。编程软件可将三维模型或二维图纸转换为切割路径，并根据管材规格进行排版。
合理的排版可以提高材料利用率，减少尾料和空行程。对于订单种类多、单批数量少的企业，编程软件的易用性和兼容性尤其重要。
四、激光切管可以加工哪些管材
1. 圆管
圆管是常见的加工对象，广泛应用于家具、护栏、汽车零部件、流体设备和健身器材。激光切管可以在圆管表面加工孔洞、槽口、相贯线和端部轮廓。
2. 方管和矩形管
方管与矩形管常用于钢结构、货架、门窗、工程机械和设备框架。激光切管能够完成直角切断、斜口、连接槽和定位孔加工。
由于方管存在棱角，激光头在切割过程中需要适应表面高度变化。设备的卡盘精度、随动响应和软件补偿能力会明显影响切割质量。
3. 椭圆管
椭圆管常见于家具、装饰和部分运动器材。其表面曲率不断变化，对夹持、定位和轨迹计算提出了更高要求。
4. 槽钢、角钢和其他型材
部分多功能激光切管设备还能加工槽钢、角钢、工字钢和其他开口型材。不过，开口型材容易产生装夹变形，切割过程中也可能出现反光和热变形问题，需要设备具备相应的支撑与识别能力。
5. 异形管材
D形管、六角管、腰形管和定制型材也可采用激光切割，但通常需要确认设备卡盘是否能够稳定夹持，以及软件是否支持对应截面建模。
五、常见的激光切管材料
1. 碳钢管
碳钢是激光切管中较常见的材料。切割时可以使用氧气作为辅助气体，利用氧化反应提高切割速度。氧气切割形成的断面可能带有氧化层，后续如果需要焊接、喷涂或镀层处理，应根据产品要求进行清理。
2. 不锈钢管
不锈钢管通常使用氮气切割，以减少断面氧化并保持较好的表面颜色。氮气纯度和压力会影响切口质量，同时也会增加气体使用成本。
3. 铝合金管
铝合金具有较高反射率和良好导热性，热量容易沿材料扩散。切割时需要合理匹配激光功率、焦点位置、速度和辅助气体参数。
4. 铜管和黄铜管
铜及铜合金对激光反射较强，对激光器和光学系统要求较高。加工前应确认设备是否支持高反材料，并配置相应的保护功能。
5. 镀锌管
镀锌管表面存在锌层。切割时锌层受热会产生烟尘，还可能影响断面状态。设备应配置有效的抽烟除尘系统，并根据后续焊接要求处理切口附近的镀层。
六、激光切管有哪些主要优势
1. 多道工序集中完成
传统管材加工通常需要锯床切断、钻床开孔、铣床开槽，再通过工装进行定位。激光切管能够将多项工序集中在一台设备上完成，减少工件重复装夹和中间周转。
工序减少后，不仅生产周期缩短，因多次定位产生的累计误差也会降低。
2. 加工柔性较强
激光切管依靠程序控制轨迹，更换产品时通常不需要重新制造复杂模具。只要修改图纸和切割程序，就能加工不同孔位、轮廓和长度的零件。
这一特点特别适合小批量、多品种和定制化订单。
3. 切缝较窄
激光束聚焦后的光斑较小，形成的切缝通常比机械锯切更窄，有利于减少材料损耗。配合合理排版，还能进一步提高整根管材的利用率。
4. 非接触式加工
激光切割过程中，切割头不需要直接接触材料，不存在锯片和刀具持续磨损的问题。非接触加工还能减少机械作用力，降低薄壁管被挤压或拉扯变形的风险。
5. 便于数字化生产
激光切管设备可以与设计软件、生产管理系统和自动上下料系统连接，实现图纸导入、任务排程、材料管理和加工记录追踪。
对于订单种类较多的企业，数字化管理能够减少人工录入错误，提高生产透明度。
七、激光切管与传统管材加工有什么区别
锯切适合完成直线截断，设备成本相对较低，但难以直接加工复杂孔槽。钻孔可以加工圆孔，却需要额外定位;铣削能够完成槽口和异形轮廓，但加工速度、刀具损耗和装夹要求通常较高。
激光切管的特点在于柔性较强，能够在一次装夹中完成多种形状。不过，它并不能完全替代所有传统工艺。
对于单纯的大批量定尺截断，普通锯切设备可能具有更低的使用成本。对于需要高精度内螺纹、深孔或复杂机械配合面的零件，仍然需要钻削、攻丝、车削或铣削。
因此，企业应根据产品结构选择工艺，而不是简单比较哪一种设备更先进。激光切管更适合轮廓复杂、孔位较多、产品变化快以及需要减少工序的管材零件。
八、影响激光切管质量的关键因素
1. 激光功率
激光功率不足时，材料可能无法完全切透;功率过高又可能造成切缝变宽、烧损加重或热影响区扩大。
功率需要与材料种类、壁厚和切割速度相匹配。
2. 切割速度
速度过快容易出现挂渣、断切或切口不连续;速度过慢会增加热输入，造成切口过烧、边缘熔塌或管材变形。
3. 焦点位置
焦点位置会影响光斑大小和能量分布。不同材料与厚度对应的合适焦点并不相同。焦点偏移可能导致上口和下口宽度不一致，甚至无法稳定切透。
4. 辅助气体
辅助气体负责吹除熔融物、保护镜片并参与部分切割反应。气体种类、纯度和压力都会影响切割速度、挂渣程度及断面颜色。
喷嘴中心与激光束不同轴时，气流分布不均，也会引起切割质量波动。
5. 管材本身的质量
管材弯曲、扭曲、壁厚不均或焊缝凸起，都会影响定位精度。长管在旋转过程中还可能产生摆动，导致孔位偏移或切口倾斜。
加工前应检查原材料直线度、截面尺寸和表面状态。
6. 卡盘与支撑精度
卡盘夹持不稳定会引起管材打滑、偏心或振动。对于长管和薄壁管，还需要合理设置随动支撑，防止自重下垂。
九、激光切管常见加工问题
1. 切口挂渣
挂渣通常与速度、焦点、气体压力和喷嘴状态有关。如果切割速度过快，熔融金属来不及排出;气压不足时，也难以将熔渣彻底吹离。
2. 管材烧伤或过热变形
薄壁管连续加工密集孔洞时，局部热量容易积累。可以通过优化切割顺序、增加冷却间隔或调整功率来减少热变形。
3. 圆孔不圆
管材表面属于曲面，如果直接按照平面图形切割，孔形可能发生拉伸或变形。编程软件需要进行曲面补偿，并结合管径和孔径计算轨迹。
4. 首尾切口错位
管材旋转中心、卡盘同轴度或程序坐标出现偏差时，封闭轮廓的起点和终点可能无法重合。应检查卡盘精度、管材偏心和系统标定。
5. 方管棱角位置切不透
方管棱角处的等效厚度和入射角度与平面位置不同。如果仍使用相同参数，容易出现棱角切不透或挂渣。设备可通过拐角降速、功率调整和焦点补偿改善质量。
十、怎样选择激光切管设备
选择设备前，应先梳理自身产品，而不是只比较激光功率。
首先需要统计常用管材的截面形状、直径、边长、壁厚和长度。设备卡盘的适用范围应覆盖主要规格，同时保留一定扩展空间。
其次要分析产品结构。如果主要进行直切和简单开孔，普通二维切管机通常可以满足需求;如果涉及斜切、坡口和空间焊接结构，则应考虑三维五轴或坡口激光切管设备。
订单批量也会影响配置选择。小批量、多规格订单更看重编程便利性和换产速度;大批量生产则更需要自动上料、自动分拣和稳定的连续加工能力。
尾料长度也是设备选型中的重要指标。尾料越长，材料浪费越明显。采用多卡盘、卡盘避让或零尾料结构的设备，可以提高材料利用率，但结构复杂程度和采购成本也会增加。
此外，还要关注设备床身稳定性、卡盘夹持能力、切割软件、售后服务、易损件供应和工艺支持。激光切管设备不仅是硬件，切割参数和软件功能同样会影响实际生产效果。
十一、激光切管主要应用在哪些行业
在汽车制造中，激光切管可用于座椅骨架、底盘连接件、排气系统和车身结构管件。
在家具行业中，它可以加工桌椅框架、床架、展示架和金属装饰管材，复杂孔槽能够减少后续焊接定位难度。
在健身器材领域，跑步机、力量训练器和户外器械使用大量方管、圆管及椭圆管。激光加工能够完成连接孔、卡槽和弧形端口。
在工程机械行业中，设备框架、防护结构和液压系统周边零件往往需要较厚管材，对激光功率和卡盘承载能力要求较高。
在医疗器械领域，轮椅、护理床、康复设备和手术器械支架需要较好的尺寸一致性与表面质量，激光切管可以减少机械加工工序。
在建筑与钢结构领域，激光切管还可用于幕墙支撑、护栏、网架和装配式结构连接件。
十二、激光切管如何减少生产成本
判断激光切管是否降低成本，不能只看设备采购价格，还要计算完整制造流程。
当产品需要切断、开孔、开槽和异形端口时，传统工艺可能涉及多台设备、多个操作人员和多次搬运。激光切管将工序集中后，可以减少人工、工装和在制品数量。
精准排版和短尾料加工能够降低原材料浪费。程序化生产还可减少划线、定位和手工测量产生的返工。
不过，如果企业订单量较小，且产品只有简单直切，设备利用率可能不足。此时可通过外协加工或选择基础配置设备控制投入。真正合理的成本分析，应综合考虑订单规模、人工费用、材料利用率、交货周期和设备开机率。
