　　激光切管机适合加工哪些管材，选购时重点看哪些参数?

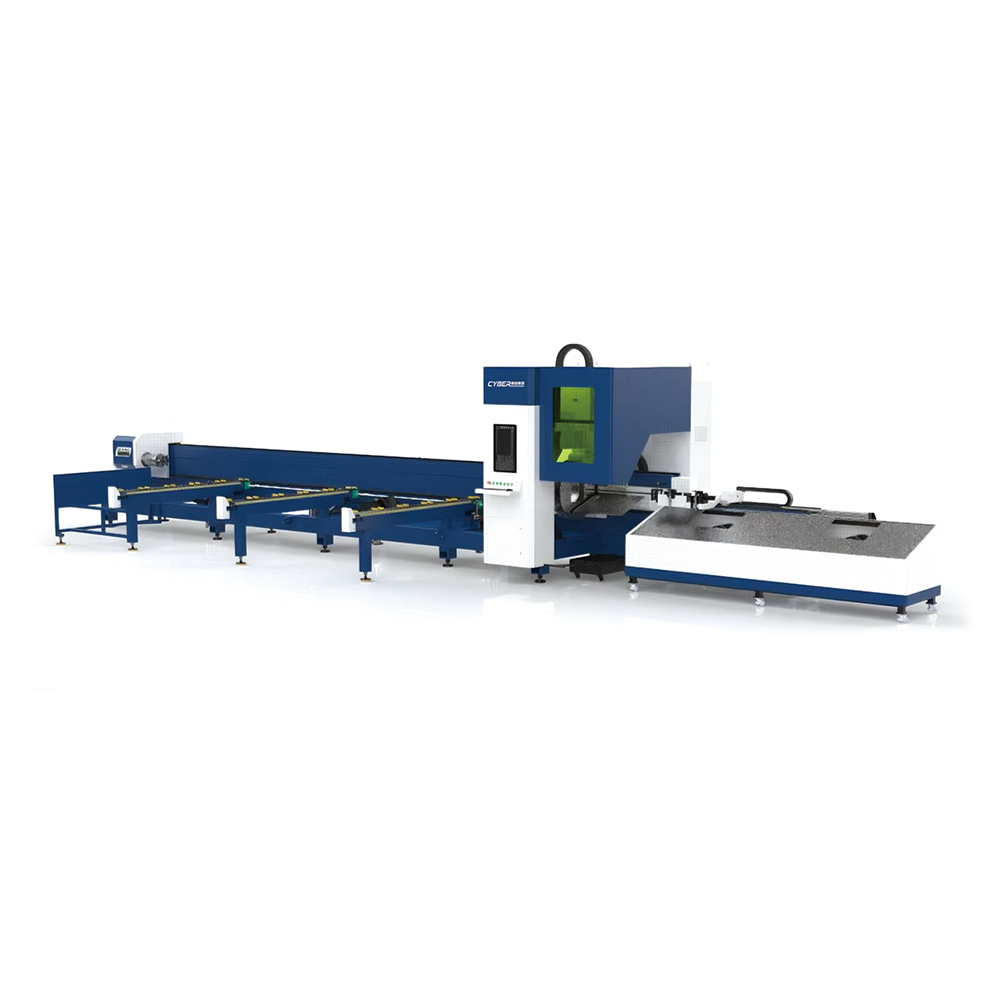

　　激光切管机并不是只能把圆管切成固定长度。通过数控系统、旋转卡盘和激光切割头协同工作，它还可以在管壁上完成开孔、切槽、镂空、斜切、相贯线及定位缺口加工。

　　不过，不同激光切管机能够处理的管材范围差异很大。有的设备主要针对中小直径圆管、方管，有的适合重型大管，还有的可以加工角钢、槽钢和其他异型材。

　　选购设备时，如果只比较激光功率和报价，很容易出现设备买回来后夹不住、托不稳、切不透，或者能加工却达不到预期效率的问题。正确的选型顺序，应当先整理自己的管材和零件信息，再确定设备结构与参数。

　　一、激光切管机适合加工哪些金属材料

　　1. 碳钢管

　　碳钢管是激光切管机常见的加工对象，广泛用于钢结构、机械设备、汽车零部件、健身器材、货架和家具框架。

　　常见加工内容包括定长切断、圆孔、方孔、长圆孔、卡槽、折弯缺口和相贯线接口。

　　碳钢切割工艺相对成熟，但材料越厚，对激光功率、穿孔能力、辅助气体和切割参数的要求越高。表面有严重锈蚀、氧化皮或油污时，也会影响切割稳定性。

　　2. 不锈钢管

　　不锈钢圆管、方管和矩形管常用于食品设备、医疗器械、厨具、卫浴、装饰工程和精密机械。

　　不锈钢产品通常更关注切口颜色、挂渣、毛刺和后续焊接质量。使用合适的辅助气体，可以减少切口氧化，使零件更容易进入焊接、抛光和装配工序。

　　不锈钢表面较容易划伤。加工装饰管和镜面管时，需要关注卡盘夹爪、托料滚轮、上料机构和下料装置是否具有防划伤设计。

　　3. 镀锌管

　　镀锌管常用于护栏、温室大棚、脚手架、仓储设备和建筑配套结构。

　　激光能够完成镀锌管切断和开孔，但切割过程中镀层受热会产生烟尘，切口周边也可能出现镀层变化。因此，设备需要配置有效的除尘与排烟系统。

　　如果镀锌管后续需要焊接，还要评估切口状态、锌层影响和焊接工艺，不能只看激光能否切开。

　　4. 铝合金管

　　铝合金管重量轻，常用于轨道交通、汽车零部件、航空配套、家具、门窗和自动化设备。

　　铝材料导热较快，且对部分波段激光具有较强反射特性。加工时需要根据材料牌号、壁厚和表面状态匹配激光器与切割参数。

　　设备能够加工铝管，不代表所有规格都可以达到相同速度。选型时应使用自己的材料进行试切，重点观察切口挂渣、角部过烧和小孔质量。

　　5. 铜及铜合金管

　　铜管常用于电气、制冷、换热和导电结构。铜的反射率较高，导热速度也快，对激光器、光路保护和工艺参数提出更高要求。

　　计划长期加工铜管时，不能只确认设备是否“支持铜材”，还应明确：

　　可稳定加工的材料牌号;

　　最大壁厚;

　　连续加工速度;

　　光学系统保护方式;

　　切口质量;

　　设备长期运行的稳定性。

　　如果铜材只是偶尔加工，应评估增加这项能力所带来的设备成本是否合理。

　　二、可以加工哪些管材截面

　　圆管

　　圆管是激光切管机最基础的加工对象。设备可以在管壁上加工孔槽，也可以切出不同角度的端面和相贯线。

　　选型时主要关注最大、最小外径，以及卡盘能否稳定夹持薄壁小管。

　　方管和矩形管

　　方管、矩形管广泛用于家具、货架、门窗、机械框架和建筑结构。

　　方管切割的难点不只是边长，还包括对角尺寸。设备标称能够夹持某一宽度，并不代表同样规格的方管一定能够顺利旋转，需要核对卡盘的实际通过能力。

　　方管角部与平面之间距离不断变化，随动控制和焦点稳定性会影响切口一致性。

　　椭圆管和腰形管

　　椭圆管常见于家具、健身器材和装饰结构。这类管材旋转时，表面高度变化较大，对轮廓识别和随动控制要求更高。

　　采购前应确认软件是否支持相应截面，并进行实际装夹与切割测试。

　　角钢和槽钢

　　部分专业激光切管机可以加工角钢、槽钢等开口型材。但这类材料的重心、截面和夹持方式与封闭管材不同。

　　普通圆管设备即使卡盘可以夹住，也不一定能安全、稳定地连续加工。需要确认设备是否配有异型材夹持方案、专用软件和支撑结构。

　　工字钢及其他型材

　　重型设备还可能加工工字钢、H型钢或定制异型材。这类应用通常对卡盘承载、床身强度、托料系统和除尘空间要求更高。

　　不能仅凭一张宣传图片判断设备能力，应核对具体截面尺寸、单根重量和加工方式。

　　三、壁厚和管径是选型的第一组参数

　　选购激光切管机前，应先整理企业常用管材的尺寸范围，包括：

　　最小外径或最小边长;

　　最大外径或最大边长;

　　方管最大对角尺寸;

　　最薄壁厚;

　　最厚壁厚;

　　常用规格占比;

　　偶尔加工的极限规格。

　　设备应优先满足高频订单，而不是为了偶尔出现的大规格，盲目购买更重、更贵的机型。

　　例如，大部分订单都是中小直径薄壁管，却按照少量大管选择重型设备，可能导致投资、占地和能耗增加;如果只按常用规格选得过小，又可能失去后续接单能力。

　　较合理的方式，是把订单分为常用区间、扩展区间和极限区间，分别评估加工效率和设备能力。

　　四、管材长度决定床身和上下料方式

　　市场上的原材料长度并不完全相同，企业还可能采购特殊定尺管。

　　设备选型时需要确认：

　　最大上料长度;

　　最大成品下料长度;

　　能否加工超过床身长度的工件;

　　长管托料是否稳定;

　　下料后工件是否容易碰撞;

　　厂房长度是否能够容纳设备和料架。

　　很多采购人员只看“可以上六米管”，却没有核对设备能否完整接出接近六米的成品。

　　如果产品中包含较长的完整管件，出料侧需要有足够行程和托料结构。否则工件可能下垂、摆动，影响切口位置，甚至造成安全风险。

　　五、激光功率应该怎样选择

　　激光功率会影响设备能够稳定加工的材料厚度和切割速度，但功率不是越高越好。

　　同一种功率下，不同材料、管径、壁厚和切口要求的实际表现并不相同。圆管和平板也不能简单使用同一套判断方式，因为管材加工还受到旋转、夹持和散热条件影响。

　　选择功率时，应重点考虑：

　　常用材料;

　　常用壁厚;

　　最厚材料;

　　每天加工时间;

　　切口质量要求;

　　是否加工铝、铜等高反材料;

　　是否需要高效率穿孔;

　　辅助气体成本。

　　如果绝大多数订单是薄壁管，过高功率未必能带来成比例的效率提升，反而可能增加购置、用电、冷却和维护成本。

　　最可靠的方法，是准备几种具有代表性的管材，让供应商按照实际零件图纸进行连续试切。

　　六、卡盘能力比宣传中的最大管径更重要

　　卡盘负责夹紧、旋转和送料，是激光切管机区别于平面切割设备的重要部件。

　　选型时应关注：

　　夹持范围

　　确认最小和最大夹持尺寸，尤其要核对方管对角尺寸、异型管外廓和小直径薄壁管。

　　卡盘数量

　　常见设备可能采用双卡盘、三卡盘或四卡盘结构。增加卡盘有助于缩短尾料、改善长工件支撑或满足重型加工，但也会增加设备复杂度和成本。

　　夹紧力控制

　　夹紧力过小，管材旋转时可能打滑;夹紧力过大，薄壁管容易压扁或变形。

　　加工薄壁不锈钢管、铝管和装饰管时，是否能够精确调节夹紧力非常重要。

　　卡盘承载能力

　　重型大管需要关注单根重量和卡盘允许负载。最大直径能够放进去，并不代表卡盘可以长期承受该规格材料。

　　卡爪防护

　　加工表面要求较高的管材时，应检查夹爪材料、接触面积和防划伤结构。

　　七、尾料长度会影响材料成本

　　管材末端需要被卡盘夹持，因此传统设备通常会留下无法加工的尾料。

　　尾料越长，批量生产中的材料浪费越明显。尤其是不锈钢、铝合金和铜材，尾料成本不可忽视。

　　市场上常见的移动卡盘、追随切割和零尾料结构，目的都是缩短剩余料头。但所谓“零尾料”通常具有相应的工艺条件，并不代表所有零件、所有管径都能完全没有余料。

　　采购时应让供应商根据自己的管材和排版方式计算：

　　正常尾料长度;

　　特定结构下的最短尾料;

　　加工最后一个零件时是否需要改变顺序;

　　尾料减少后会不会影响精度或效率;

　　不同管径下的实际余料。

　　与其比较宣传中的最小数字，不如计算一年能够节省多少材料。

　　八、定位精度和重复定位精度怎样理解

　　设备资料中常见定位精度、重复定位精度等参数。定位精度反映运动轴到达指定位置的能力，重复定位精度则反映多次返回同一位置时的一致性。

　　对于批量管件，重复定位稳定性通常非常重要。

　　但最终零件精度还会受到以下因素影响：

　　管材自身弯曲;

　　方管扭转;

　　壁厚不均;

　　卡盘同轴度;

　　夹紧变形;

　　长管下垂;

　　热变形;

　　切割参数;

　　图纸补偿。

　　因此，设备运动参数不能完全等同于成品尺寸精度。验收时应加工真实零件，测量孔位、长度、轮廓和批次一致性。

　　九、切割速度要看连续生产节拍

　　设备资料通常会给出最大空移速度、加速度和某些材料的切割速度。这些数字可以用于比较运动性能，但不能直接代表每天能够生产多少件。

　　真正影响产量的时间还包括：

　　上料;

　　自动识别;

　　卡盘夹紧;

　　穿孔;

　　路径切割;

　　卡盘避让;

　　成品下料;

　　废料清理;

　　换管等待;

　　参数调整。

　　如果零件上有大量小孔，穿孔时间可能比直线切割更影响节拍;如果管材很长、很重，上下料速度也可能成为瓶颈。

　　选型时可以让供应商使用完整图纸，计算单件和单根加工时间，而不是只比较最大切割速度。

　　十、是否需要三维切割和坡口功能

　　普通激光切管机主要让管材旋转，切割头在固定方向附近完成加工。

　　如果零件需要斜孔、斜口、V形坡口或复杂空间轮廓，就要评估三维五轴切管或摆头坡口切割功能。

　　这类功能适合：

　　管件焊接坡口;

　　空间框架;

　　汽车结构件;

　　-工程机械管件;

　　复杂相贯线;

　　减少焊前打磨的产品。

　　三维功能会增加设备、软件和编程难度。如果产品只需要垂直开孔和定长切割，就没有必要为不常用的摆头功能承担额外成本。

　　十一、自动上下料应该根据订单结构选择

　　自动上料适合规格相对稳定、批量较大、连续生产时间长的企业。

　　全自动系统可以完成成捆上料、单根分料、输送和定位，有助于减少人工搬运和设备等待。

　　但如果企业每天加工多种异型管，长度和截面变化频繁，全自动料库未必能够覆盖所有材料。此时，半自动上料或人工上料可能更灵活。

　　判断是否需要自动化，可以看三个指标：

　　每天需要处理多少根管材;

　　换规格频率有多高;

　　人工搬运是否已经限制产量。

　　自动化并不是设备配置越多越好，而是要真正消除现有生产瓶颈。

　　十二、托料系统容易被忽略

　　长管和薄壁管在自身重量作用下容易下垂，旋转时还可能摆动。

　　如果托料位置和高度不合适，会出现：

　　管材旋转不稳定;

　　卡盘负载增大;

　　切割位置偏移;

　　表面被划伤;

　　长工件变形;

　　高速旋转时发生甩动。

　　加工圆管、方管和异型管时，所需托料形式也可能不同。部分设备采用随动托料，根据管材旋转位置自动调整支撑。

　　采购前应观察设备如何支撑最细、最软和最长的管材，而不是只看标准样管的加工演示。

　　十三、软件能力决定复杂零件是否好加工

　　激光切管机不仅是机械设备，也是一套编程与控制系统。

　　软件应具备常用管材建模、图形导入、自动排版、共边切割、相贯线生成和工艺补偿能力。

　　如果企业经常加工复杂焊接框架，还应关注：

　　三维模型导入;

　　管材连接关系识别;

　　榫卯接口生成;

　　焊缝避让;

　　孔槽防变形处理;

　　零件编号;

　　套料和余料管理;

　　加工模拟;

　　碰撞检查。

　　软件操作过于复杂，会增加编程人员培训时间。软件功能不足，又会导致很多图形需要人工计算和修改。

　　设备试机时，应让实际操作人员参与编程，而不是只观看供应商预先准备好的演示程序。

　　十四、辅助气体和运行成本不能忽略

　　激光切管机运行成本不仅包括电费，还涉及辅助气体、镜片、喷嘴、保护镜、冷却系统和设备维护。

　　不同材料可能使用氧气、氮气、空气或其他工艺方案。气体选择会影响切割速度、切口氧化、毛刺和后续焊接。

　　采购前应估算：

　　常用材料每小时耗气量;

　　气体供应方式;

　　空压系统配置;

　　激光器和冷水机耗电;

　　易损件更换频率;

　　日常保养项目;

　　除尘滤材成本。

　　设备报价低，并不代表长期加工成本低。高耗气、维护困难或易损件昂贵，都可能在后续生产中增加负担。

　　十五、除尘和安全配置应重点检查

　　激光切割会产生烟尘、金属颗粒和气味。加工镀锌管、油污管材或特殊合金时，排烟要求更高。

　　设备应具备合理的封闭、防护和除尘设计。还要检查：

　　激光防护区域;

　　安全门联锁;

　　紧急停止装置;

　　管材甩动防护;

　　气体泄漏管理;

　　火花和熔渣收集;

　　长料上下料安全;

　　设备报警记录。

　　安全配置不应在确定报价后再补充，因为它会影响厂房布局、人员操作和验收。

　　十六、选购前应该准备哪些样品

　　最常加工的管材;

　　最薄壁管;

　　最厚壁管;

　　最大截面管;

　　最小直径管;

　　表面要求较高的装饰管;

　　最复杂的零件图纸;

　　孔径接近壁厚的小孔零件;

　　带相贯线或斜口的零件;

　　需要长尺寸精度的工件。

　　试切不能只看一件样品，应尽量进行连续加工，观察设备升温后是否仍然稳定。

　　十七、现场验收重点看什么

　　试切完成后，可以从以下方面判断：

　　切口是否垂直;

　　内壁是否有明显挂渣;

　　方管角部是否过烧;

　　小孔是否完整;

　　孔位和长度是否符合要求;

　　相贯线装配是否贴合;

　　管材表面是否划伤;

　　薄壁管是否被夹变形;

　　连续加工是否频繁报警;

　　切换规格是否方便;

　　成品和废料是否容易分离;

　　实际加工时间是否符合预期。

　　还应记录试切时使用的功率、速度、气体和焦点参数。否则只带回样品，无法判断量产时是否能够复制同样效果。

　　十八、不同企业可以怎样选择

　　家具和货架企业

　　多加工薄壁圆管、方管和矩形管，应重点关注小管夹持、防划伤、自动上料、切割速度和换型效率。

　　汽车零部件企业

　　应关注批次一致性、复杂孔槽、三维切割、自动化接口、质量追溯和长期连续运行能力。

　　钢结构与工程机械企业

　　管材较大、较重，应优先关注卡盘承载、床身刚性、厚壁切割、长料托举和坡口功能。

　　不锈钢制品企业

　　重点看切口氧化、毛刺、表面保护、氮气成本和后续焊接效果。

　　小批量定制加工厂

　　产品变化快，应重视软件易用性、异型材适应能力、换型速度和售后工艺支持，不宜只追求全自动化。
