· 刀口走进立体空间：三维切割机器人如何完成复杂工件加工

　　在金属加工领域，平板切割已经形成较为成熟的生产方式。只要将图纸导入设备，激光切割机、等离子切割机或水切割设备就可以沿二维轮廓完成下料。然而，汽车覆盖件、冲压件、弯管、箱体、型材和不规则曲面并不是平整板材，待切割位置可能分布在不同方向，普通平面设备很难一次完成。

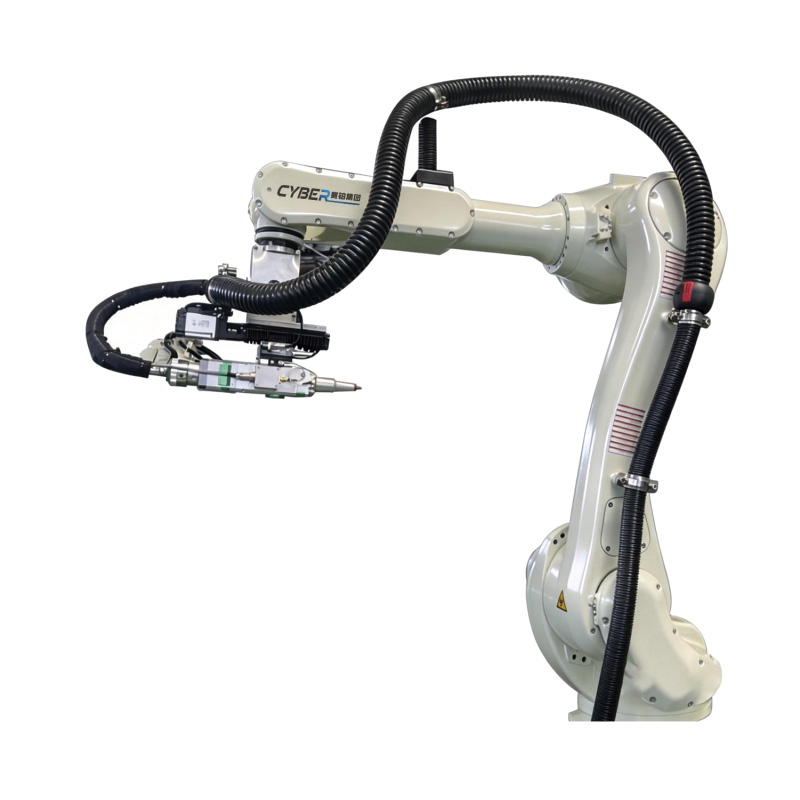

　　三维切割机器人正是面向这类复杂工件开发的自动化装备。它以多关节工业机器人为运动平台，搭配激光、等离子或其他切割装置，使切割头能够从不同角度接近工件，完成开孔、修边、切槽、去除余料和空间曲线加工。

　　它解决的不只是“能不能切”的问题，更重要的是让复杂工件的切割路径可以重复执行，减少人工划线、手持切割和多次装夹造成的误差。

　　一、二维切割为什么难以处理立体工件

　　普通平面切割设备的运动主要集中在水平方向，切割头通常保持垂直向下。对于钢板、不锈钢板、铝板等平面材料，这种结构效率较高。

　　但成形后的工件已经具有高度、弧面、折角和侧壁。切割轮廓可能从正面延伸到侧面，也可能沿弯曲表面变化。如果仍然使用二维设备，就需要不断翻转和重新固定工件。

　　多次装夹容易造成基准变化。工件每翻转一次，切割位置都可能出现累积偏差。对于尺寸较大或外形不规则的零件，人工翻转还会增加搬运难度。

　　三维切割机器人具有多个可旋转关节，能够调整切割头的位置和姿态。机器人不需要频繁改变工件方向，而是通过自身运动绕到工件不同侧面完成加工。

　　二、三维切割机器人怎样形成空间轨迹

　　工业机器人一般拥有多个运动轴。不同关节配合后，末端切割头可以在三维空间内移动，同时改变倾斜角度和切割方向。

　　加工前，技术人员需要建立工件模型、夹具位置和机器人坐标之间的关系。系统根据产品图纸生成切割轨迹，再将轨迹转换为机器人能够执行的运动程序。

　　运行时，机器人按照程序带动切割头沿空间曲线移动。切割头不仅要到达指定位置，还要保持合适的入射角度和工作距离。

　　例如，在汽车冲压件上切割安装孔时，机器人需要让切割头尽量对准局部表面法线。如果角度偏差过大，切口形状可能发生变化，焦点位置也会偏离材料表面。

　　因此，三维切割不是简单的空间移动，而是位置、姿态、速度和切割参数同步控制的过程。

　　三、一套设备通常由哪些系统组成

　　完整的三维切割机器人工作站通常包括工业机器人、切割装置、控制系统、工装夹具、安全防护、烟尘处理和冷却系统。

　　工业机器人决定加工范围、负载能力、运行速度和重复定位性能。工件尺寸越大，机器人需要覆盖的空间越广，有时还会配合地轨、变位机或旋转工作台使用。

　　切割装置是直接完成材料分离的部分。激光切割适合精密、快速和热影响较小的加工;等离子切割更适合部分中厚金属工件;其他切割方式则需要根据材料和产品要求选择。

　　工装夹具负责确定工件位置。如果夹具刚性不足或定位方式不稳定，即使机器人重复精度较高，也难以保证产品尺寸一致。

　　安全防护系统通常包括封闭防护房、联锁门、急停按钮和安全检测装置，用于隔离激光、火花、烟尘及机器人运动区域。

　　四、三维激光切割为什么较为常见

　　在三维切割机器人中，激光是较常见的加工热源。激光束经过光学系统聚焦后，可以在较小区域形成较高能量密度，使材料快速熔化或汽化。

　　辅助气体从切割头喷嘴吹向加工区域，将熔融金属排出切缝。机器人同时控制切割头沿轮廓移动，形成连续切口。

　　与机械锯切或手工火焰切割相比，激光切口较窄，切割速度快，工具不会直接接触工件，也不存在刀具磨损造成的尺寸变化。

　　对于已经成形的薄壁金属件，激光能够完成复杂孔位、异形轮廓和边缘修整。汽车零部件、家电壳体和金属管件中，因此较多使用三维激光切割机器人。

　　不过，高反射材料、较厚金属和复杂遮挡结构，仍需要根据激光功率、波长和切割角度进行工艺验证。

　　五、从上料到下料，一次加工怎样完成

　　工件进入工作站后，首先放入专用夹具。夹具通过定位面、定位销或压紧机构确定工件姿态。

　　系统确认工件到位后，机器人移动到起始位置。切割头完成高度检测或位置校正，再按照设定顺序加工不同轮廓。

　　切割过程中，机器人需要在孔位、边缘和转角之间合理切换速度。轮廓较平缓时可以提高运行速度，急转角和小孔附近则需要适当减速。

　　一个区域加工完成后，机器人改变姿态，继续处理工件侧面或背面。如果配有变位机，还可以让工件旋转到更合适的位置，减少机器人进入极限姿态的情况。

　　全部轮廓完成后，系统返回安全位置，工件由人工或自动装置取出。对于自动化程度较高的生产线，还可以连接上下料机器人、输送线和检测设备。

　　六、三维切割机器人适合加工哪些材料

　　三维切割机器人常用于碳钢、不锈钢、镀锌板、铝合金等金属材料。具体能否稳定加工，要看切割热源、材料厚度和表面状态。

　　薄壁冲压件是较典型的应用对象。工件经过拉伸或冲压成形后，周边常带有工艺余料，需要进行修边和开孔。

　　金属管材和型材也适合三维加工。机器人可以沿圆管、方管、弯管和异形截面切割孔位、槽口及连接轮廓。

　　对于部分非金属材料，也可以配置相应切割装置，但必须考虑材料受热后的烟气、燃烧、熔化和边缘质量。

　　企业不能只根据材料名称判断设备是否合适。相同材质在厚度、涂层和结构不同的情况下，切割效果可能存在明显差异。

　　七、哪些行业正在使用三维切割机器人

　　汽车制造是三维切割机器人的重要应用领域。车身冲压件、座椅骨架、排气管、仪表板横梁和其他结构件，都可能需要空间开孔与修边。

　　工程机械和农机制造中，大量焊接件、管件及异形覆盖件需要进行二次切割。机器人能够减少手工作业，提高不同批次之间的一致性。

　　航空航天零部件结构复杂，对轮廓精度和加工过程要求较高。部分薄壁构件、复合结构和成形件可以根据材料条件评估三维切割工艺。

　　家电、厨具、五金和金属家具行业，也存在大量成形壳体和异形管件。对于产品型号多、轮廓变化频繁的企业，修改机器人程序通常比制作大量专用冲切模具更加灵活。

　　八、三维切割与五轴机床有什么区别

　　三维切割机器人和五轴加工设备都能够进行空间加工，但结构与应用重点不同。

　　五轴机床通常具有较高刚性和加工精度，适合铣削、钻孔和复杂曲面加工。设备通过刀具切削材料，可用于较高精度的机械加工任务。

　　三维切割机器人运动范围较大，姿态灵活，更适合对薄壁件、冲压件和大型异形工件进行轮廓切割。机器人本体相对容易与地轨、变位机和自动线集成。

　　如果产品需要较高尺寸精度和复杂机械切削，五轴机床可能更合适;如果主要任务是开孔、修边和去除余料，三维切割机器人往往具有更强的灵活性。

　　两类设备不能只比较轴数，而应根据材料、精度、节拍和加工方式进行选择。

　　九、影响切割精度的不只是机器人

　　工业机器人的重复定位性能是基础指标，但最终工件精度还受到多个环节影响。

　　首先是工件本身的一致性。冲压件可能存在回弹和变形，不同批次工件的边缘位置并不完全相同。如果程序始终按照固定坐标切割，实际轮廓就可能发生偏差。

　　其次是夹具精度。定位销磨损、压紧力不足和夹具变形，都会使工件位置发生变化。

　　切割头的焦点、喷嘴同轴度和工作距离也会影响切口。保护镜片受到污染后，激光能量可能下降，造成切不透或挂渣增加。

　　机器人运行速度过快时，转角处容易出现轨迹偏差。设备调试不仅要观察单个点位，还要检查整个轮廓在实际速度下的运动效果。

　　十、视觉与传感技术如何修正工件偏差

　　对于尺寸变化较明显的工件，可以增加视觉系统、轮廓扫描或距离传感装置。

　　相机能够识别产品特征、孔位或标记，并根据实际位置修正机器人程序。三维视觉还可以采集工件表面形状，用于判断零件是否放置正确。

　　高度传感器能够检测切割头与工件之间的距离。加工曲面时，系统可根据表面变化调整切割头位置，避免喷嘴过近碰撞工件，或距离过远导致焦点偏移。

　　对于冲压件修边，一些系统会在加工前扫描实际轮廓，再按照检测结果调整切割路径。这种方式能够降低工件成形波动带来的影响。

　　不过，传感器并不能完全补偿所有问题。强烈反光、烟尘、遮挡和高温都会影响检测效果，因此仍需要稳定的夹具和规范的产品来料。

　　十一、常见切割缺陷是怎样形成的

　　切不透通常与激光功率不足、速度过快、焦点位置不合理或辅助气体压力不足有关。材料厚度变化也可能造成局部切割失败。

　　切口挂渣表现为工件背面附着熔融金属。除了参数不匹配外，喷嘴损伤、气路不稳定和切割角度过大也会增加挂渣。

　　切口宽度不一致，可能是机器人速度变化过大、焦点偏移或工件表面高度发生变化。

　　圆孔变成椭圆，有时并不是程序画错，而是激光束倾斜照射曲面造成投影变化。加工空间孔位时，需要根据局部表面调整切割头姿态。

　　转角烧伤多发生在机器人减速位置。切割头停留时间增加后，局部热输入过大，需要通过功率跟随或轨迹优化进行改善。

　　十二、选型时需要先看工件，而不是先看功率

　　选择三维切割机器人时，首先要确定工件最大尺寸、重量、材料、厚度和待加工位置。只有明确这些条件，才能判断机器人臂展和工作站布局。

　　如果切割位置分布在工件多个侧面，需要检查机器人是否能够以合理姿态到达，避免出现关节极限和设备干涉。

　　激光功率应与材料和厚度相匹配。功率较高能够扩大加工范围，但设备投入、运行成本和安全防护要求也会增加，不宜盲目追求大功率。

　　还要考虑节拍。单纯提高机器人速度不一定能够缩短生产周期，穿孔时间、姿态切换和上下料时间同样会影响效率。

　　对于多品种生产，应关注编程方式、离线仿真、程序切换和夹具更换是否方便。

　　十三、离线编程为什么适合复杂工件

　　三维切割轨迹较长，姿态变化多。如果完全依靠现场示教，技术人员需要逐点移动机器人，调试时间较长。

　　离线编程可以在计算机中导入产品三维模型，规划切割路径、切割角度和运动顺序。软件还可以模拟机器人动作，检查与工件、夹具和防护装置是否发生碰撞。

　　程序生成后再传输到实际设备，根据现场误差进行校正。这样可以减少生产线停机时间，也便于保存不同产品的工艺程序。

　　不过，三维模型与实际工件之间可能存在差异。离线程序仍需经过现场试切和尺寸验证，不能未经调整直接投入批量生产。

　　十四、工作站安全与烟尘处理不能忽视

　　三维激光切割过程中会产生强光、火花、熔渣和烟尘。工作站需要设置封闭防护结构，并通过安全门联锁防止人员误入。

　　机器人运动范围较大，切割头可能从不同方向快速移动。维护人员进入工作站前，应切断设备运行权限，并按照规定确认机器人停止。

　　烟尘处理系统需要靠近切割区域进行收集。若抽风位置距离过远，烟尘容易在防护房内扩散，污染镜片、传感器和设备导轨。

　　切割产生的余料也要及时清理。小块金属落入夹具或设备缝隙后，可能影响工件定位，甚至造成火灾风险。

　　十五、项目落地要从样件验证开始

　　企业引入三维切割机器人之前，应准备具有代表性的真实工件进行测试。样件需要包含复杂转角、不同高度和关键孔位，不能只选择容易加工的位置。

　　试切后应检查切口尺寸、垂直度、挂渣、热影响和整体节拍。对于需要后续装配的零件，还要确认孔位与其他部件能否准确配合。

　　批量导入前，需要验证夹具耐用性、工件一致性和连续加工稳定性。设备能够完成一件样品，并不代表长时间生产时仍能保持同样质量。

　　工艺确认后，应建立喷嘴、镜片、气路、夹具和机器人本体的维护制度，避免长期运行造成精度缓慢变化。
